In der heutigen hyper{0}vernetzten Welt basiert das Rückgrat einer zuverlässigen Netzwerkkommunikation auf hochwertigen Komponenten, die eine nahtlose Datenübertragung gewährleisten. Unter diesen kritischen Komponenten ist das Glasfaserkabel-Patchkabel ein unverzichtbares Element, das sich direkt auf die Netzwerkleistung, Zuverlässigkeit und Skalierbarkeit auswirkt.
Ganz gleich, ob Sie Rechenzentrumsmanager, Telekommunikationsingenieur, IT-Experte eines Unternehmens oder FTTH-Installateur (Fiber-to-{1}}Home ({2}) sind: Das Verständnis der Nuancen von Glasfaserkabel-Patchkabeln kann den Unterschied zwischen einem robusten, zukunftssicheren Netzwerk und kostspieligen Ausfallzeiten ausmachen.
DIMI-Produkte für Glasfaserkabel-Patchkabel
Glasfaserkabel-Patchkabel verstehen: Die Grundlage der optischen Konnektivität
Ein Glasfaserkabel-Patchkabel, auch Glasfaser-Jumper oder Glasfaser-Patchkabel genannt, ist ein Stück Glasfaserkabel, das an beiden Enden mit Anschlüssen abgeschlossen ist. Diese Steckverbinder ermöglichen temporäre oder semi{1}permanente Verbindungen zwischen optischen Geräten, Geräten oder der Glasfaserkabel-Infrastruktur.
Im Gegensatz zu ihren Gegenstücken aus Kupfer übertragen Glasfaserkabel-Patchkabel Daten als Lichtimpulse durch Glas- oder Kunststofffasern und bieten eine beispiellose Bandbreite, Immunität gegen elektromagnetische Störungen und die Fähigkeit, die Signalintegrität über größere Entfernungen aufrechtzuerhalten.
Aufbau eines hochwertigen Glasfaser-Patchkabels
Bei der Konstruktion eines hochwertigen Glasfaserkabel-Patchkabels sind mehrere präzisionsgefertigte-Komponenten erforderlich, die harmonisch zusammenarbeiten:
Der Faserkern – wo sich das Licht ausbreitet – ist von einer Ummantelung umgeben, die das Licht durch Totalreflexion zurück in den Kern reflektiert.
Diese Baugruppe wird durch Pufferbeschichtungen, Festigkeitsträger (typischerweise Aramidgarn) und einen Außenmantel geschützt, der Umweltbelastungen und mechanischer Belastung standhält.
Der Abschlussprozess, bei dem Steckverbinder an den Faserenden befestigt werden, erfordert höchste Präzision, um minimale Einfügedämpfung und Rückflussdämpfung sicherzustellen.
DIMI behebt Schwachstellen in verschiedenen Branchen
Für Rechenzentrumsbetreiber: Maximierung der Dichte und Minimierung von Ausfallzeiten
Fachleute in Rechenzentren stehen vor einzigartigen Herausforderungen, denen hochwertige Glasfaserkabel-Patchkabel direkt gerecht werden. Das explosionsartige Wachstum von Cloud Computing, Virtualisierung und Big-Data-Analyse hat zu beispiellosen Anforderungen an Bandbreite und Portdichte geführt. Herkömmliche Kupferkabel können diese Anforderungen im Rahmen der physischen Einschränkungen moderner Rechenzentren einfach nicht erfüllen.
Konnektivität mit hoher-Dichte
Konnektivitätslösungen mit hoher -Dichte, die Glasfaserkabel-Patchkabel verwenden, ermöglichen es Rechenzentrumsbetreibern, die Anzahl der Ports auf begrenztem Rack-Platz drastisch zu erhöhen. Multi-Fiber Push--Glasfaserkabel-Patchkabel (MPO/MTP) können im Vergleich zu herkömmlichen Duplex-Konfigurationen 12, 24 oder sogar 72 Fasern in einem einzigen Anschluss aufnehmen.
Ausfallrisiken reduzieren
Ausfallkosten in Rechenzentren können Zehntausende Dollar pro Minute erreichen. Robuste Glasfaserkabel-Patchkabel mit verstärkten Manschetten, biegeunempfindlichen Fasern und einer zugfesten Konstruktion reduzieren das Risiko einer versehentlichen Trennung oder Beschädigung während Wartungsarbeiten erheblich.
Minimierung der Einfügungsdämpfung
Einfügungsdämpfung ist ein weiteres kritisches Problem für Rechenzentrumsbetreiber. Jeder Verbindungspunkt in einem optischen Netzwerk führt zu einem gewissen Grad an Signalverlust. Premium-Glasfaserkabel-Patchkabel verfügen über Ultra-Physical Contact (UPC) oder Angle-Polished Contact (APC)-Steckeranschlüsse, die die Einfügungsdämpfung auf 0,3 dB oder weniger minimieren.
Für Telekommunikationsdienstleister: Sicherstellung der Servicequalität und Skalierbarkeit
Telekommunikationsanbieter, die Glasfaserkabel bis zum-Hausanschluss (FTTH), 5G-Backhaul-Netzwerke und Stadtnetze einsetzen, benötigen Glasfaserkabel-Patchkabel, die unter verschiedenen Umgebungsbedingungen außergewöhnliche Zuverlässigkeit bieten. Service Level Agreements (SLAs) schreiben Betriebszeiten von 99,99 % oder mehr vor und lassen praktisch keinen Spielraum für Komponentenausfälle.
Rückflussverlustleistung
Besonders wichtig ist die Rückflussdämpfung bei passiven optischen Netzwerken (PON), bei denen die optischen Leistungsbudgets mehrere Aufteilungen und potenziell lange Verteilungsnetzwerke berücksichtigen müssen. Mit APC-terminierte Glasfaserkabel-Patchkabel erreichen Rückflussdämpfungswerte von über 60 dB und eliminieren so nahezu jede Rückreflexion.
Wetterbeständigkeit
Witterungsbeständige Glasfaserkabel-Patchkabel mit robusten Außenmänteln schützen vor extremen Temperaturen, dem Eindringen von Feuchtigkeit und UV-Strahlung bei Installationen im Freien und an umweltschädlichen Standorten. Für zentrale Büro- und Außenanlagenanwendungen sorgen Glasfaserkabel-Patchkabel, die für erweiterte Temperaturbereiche (-40 °C bis +85 °C) ausgelegt sind, für eine gleichbleibende Leistung.
Netzwerkskalierbarkeit
Skalierbarkeit ist ein weiteres wichtiges Anliegen für Dienstanbieter. Da die Anzahl der Teilnehmer wächst und der Bandbreitenbedarf zunimmt, muss die Netzwerkinfrastruktur nahtlose Upgrades ohne kostspieligen Austausch ermöglichen. Abwärts-kompatible Glasfaserkabel-Patchkabel ermöglichen schrittweise Migrationsstrategien.
Für IT-Abteilungen in Unternehmen: Leistung, Budget und Zukunftssicherheit in Einklang bringen
IT-Experten in Unternehmen müssen sich mit der Herausforderung auseinandersetzen, zuverlässige Netzwerkkonnektivität bereitzustellen, gleichzeitig begrenzte Budgets zu verwalten und sich auf zukünftige Technologieübergänge vorzubereiten. Die richtige Wahl des Glasfaserkabel-Patchkabels kann sowohl die unmittelbare Betriebseffizienz als auch die langfristigen Gesamtbetriebskosten erheblich beeinflussen.
Gesamtbetriebskosten
Budgetbeschränkungen verleiten Unternehmen oft dazu, Konnektivitätslösungen mit den niedrigsten -Kosten zu nutzen, doch dieser Ansatz erweist sich häufig als kontraproduktiv.
Während Premium-Glasfaserkabel-Patchkabel möglicherweise höhere Anschaffungskosten verursachen, reduziert ihre überlegene Zuverlässigkeit die langfristigen Kosten im Zusammenhang mit Fehlerbehebung, Austausch und Netzwerkausfallzeiten erheblich.
Zertifizierung und Prüfung
Zertifizierungs- und Testdokumentationen bieten entscheidende Sicherheit für Unternehmensbereitstellungen.
Renommierte Hersteller stellen für jedes Glasfaserkabel-Patchkabel umfassende Testberichte zur Verfügung, in denen Einfügedämpfung, Rückflussdämpfung und geometrische Parameter dokumentiert sind.
Diese Dokumentation erleichtert effiziente Abnahmetests und stellt grundlegende Leistungsmetriken bereit.
Anwendungsflexibilität
Anwendungsflexibilität stellt einen weiteren wichtigen Aspekt für Unternehmensumgebungen dar, in denen sich die Netzwerkanforderungen schnell ändern.
Glasfaserkabel-Patchkabel, die mehrere Protokolle unterstützen – darunter Ethernet, Fibre Channel, InfiniBand und neue Standards – bieten die nötige Vielseitigkeit, um verschiedene Geräte unterzubringen.
Für AV-Profis und Rundfunktechniker: Bereitstellung makelloser Signalqualität
Die audiovisuelle Industrie und die Rundfunkindustrie setzen zunehmend auf Glasfaserinfrastrukturen, um anspruchsvolle Anforderungen an Signalqualität, Störfestigkeit gegen elektromagnetische Störungen und die Fähigkeit zur Übertragung mehrerer Kanäle über große Entfernungen zu erfüllen. Professionelle -Glasfaserkabel-Patchkabel ermöglichen diese Anwendungen mit Leistungsmerkmalen, die mit herkömmlichen Kupferkabeln nicht erreichbar sind.
Erweiterte Distanzfähigkeit
Die erweiterte Distanzfähigkeit stellt einen weiteren wesentlichen Vorteil für AV-Anwendungen dar. Während kupferbasierte Lösungen die Übertragungsentfernungen in der Regel auf 100 Meter oder weniger begrenzen, ermöglichen Glasfaserkabel-Patchkabel die unkomprimierte HD- und 4K-Videoübertragung über Entfernungen von mehr als 10 Kilometern.
EMI-Immunität
Elektromagnetische Störungen stellen in Umgebungen mit Hochleistungsbeleuchtung, Motorantrieben und Hochfrequenzgeräten eine ständige Herausforderung dar. Im Gegensatz zu Kupferkabeln, die als Antennen fungieren und Umgebungsgeräusche auffangen, bieten Glasfaserkabel-Patchkabel vollständige Immunität gegenüber EMI und Hochfrequenzstörungen (RFI).
Eliminierung von Erdschleifen
Die Eliminierung von Erdschleifen durch galvanische Trennung bietet einen weiteren Vorteil für komplexe AV-Systeme. Elektrische Verbindungen zwischen Geräten mit unterschiedlichem Erdungspotential können zu Brummen, Brummen und Videoartefakten führen, die durch Glasfasern beseitigt werden.
Perfekte Signaltreue über große Entfernungen
Immunität gegen elektrisches Rauschen und Interferenzen
Unterstützung für 4K-, 8K- und HDR-Videoformate
Dünne, leichte Kabel vereinfachen die Installation
Lange Lebensdauer bei minimaler Verschlechterung
Technische Spezifikationen, die Leistung definieren
Steckverbindertypen und Anwendungen
Der für ein Glasfaserkabel-Patchkabel ausgewählte Steckertyp bestimmt grundsätzlich die Kompatibilität, die Leistungsmerkmale und die Anwendungseignung. Die Typen LC (Lucent Connector) und SC (Subscriber Connector) dominieren aufgrund ihrer kompakten Stellfläche und zuverlässigen Leistung moderne Installationen.
LC-Anschluss
Kleiner Formfaktor, der Anwendungen mit hoher -Dichte ermöglicht. De-facto-Standard für Unternehmens- und Rechenzentrumsumgebungen.
SC-Anschluss
Hervorragende Leistung mit Push-{0}}Pull-Kupplungsmechanismus, der die Installation vereinfacht und das Risiko einer Faserbeschädigung verringert.
ST-Stecker
Weit verbreitet in älteren Multimode-Installationen und Gebäudeverkabelungen mit Bajonettkupplung.

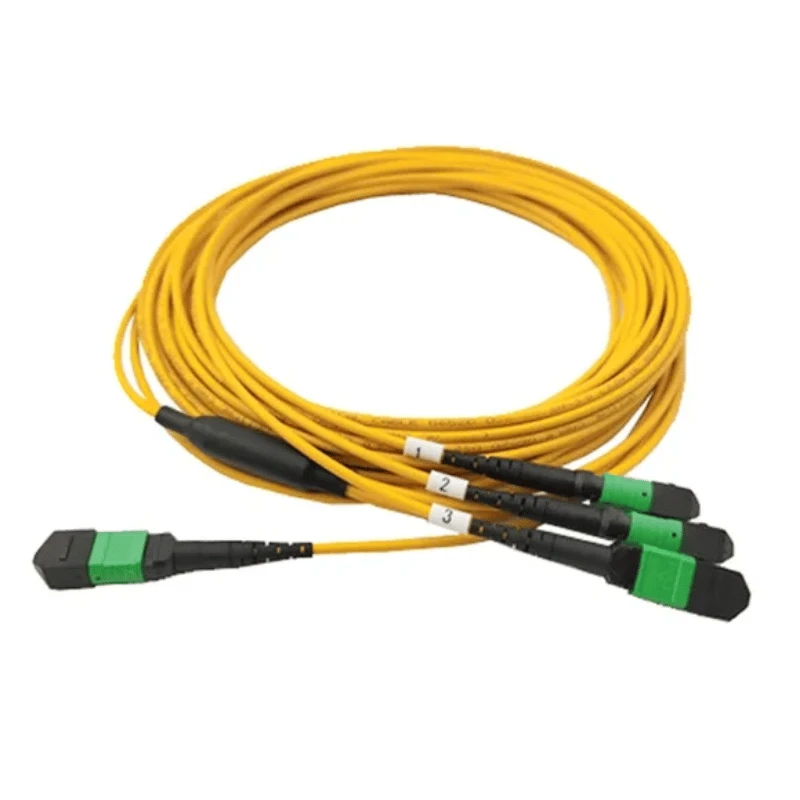

MPO/MTP-Anschluss
Ermöglicht parallele Optikanwendungen, die Übertragungsraten von 40G, 100G und 400G mit mehreren Fasern unterstützen.
Single-Mode vs. Multimode-Faserauswahl
Single-Mode-Faser
Der grundlegende Unterschied zwischen Single--- und Multimode-Glasfaserkabel-Patchkabeln basiert auf dem Kerndurchmesser und den daraus resultierenden Übertragungseigenschaften.
- Kerndurchmesser: Ungefähr 9 Mikrometer
- Übertragungseigenschaften:Unterstützt nur einen einzelnen Lichtmodus mit minimaler modaler Streuung
- Ideale Anwendungen:Telekommunikation, Campus-Backbone, -Fernverbindungen von Rechenzentren
Multimode-Faser
Multimode-Fasern verfügen über größere Kerndurchmesser, die mehrere Lichtmodi gleichzeitig unterstützen und Vorteile für bestimmte Anwendungen bieten.
- Kerndurchmesser: Typischerweise 50 oder 62,5 Mikrometer
- Glasfaserqualitäten: OM3, OM4 und OM5 bieten zunehmend verbesserte Bandbreiten- und Entfernungsmöglichkeiten
- Ideale Anwendungen: Anwendungen mit kurzer{0}}Reichweite mit kostengünstigeren-Transceivern und einfacherer Terminierung
Polnische Typen und optische Leistung
Die auf Steckverbinderhülsen in Glasfaserkabel-Patchkabeln aufgetragene Politur hat einen erheblichen Einfluss auf die optischen Leistungsparameter. Jeder Politurtyp bietet spezifische Vorteile für unterschiedliche Anwendungen.
Körperlicher Kontakt (PC)
Erzeugt eine leicht konvexe Faserendfläche, die sicherstellt, dass die Faserkerne beim Zusammenstecken direkten Kontakt haben, wodurch Luftspalte und der damit verbundene Einfügungsverlust minimiert werden.
Ultra-Physischer Kontakt (UPC)
Eine Weiterentwicklung der PC-Techniken, die für die meisten digitalen Anwendungen einen noch engeren Glasfaser-{0}}zu--Kontakt mit überlegener Rückflussdämpfungsleistung ermöglicht.
Winkel-Polierter Kontakt (APC)
Verfügt über einen Winkel von 8-Grad, der Rückreflexionen vom Faserkern wegleitet, ideal für empfindliche optische Empfänger.
Wann man die einzelnen Politurtypen verwenden sollte
PC-Polnisch
Legacy-Installationen
Kostensensible-Anwendungen
Nicht-kritische Netzwerke
UPC Polnisch
Rechenzentren
Unternehmensnetzwerke
Digitale Hochgeschwindigkeitsverbindungen
Modernste Installationen
APC-Polnisch
Passive optische Netzwerke (PON)
Analoge HF-Übertragung
CATV/SMATV-Systeme
Empfänger mit hoher-Empfindlichkeit
Qualitätsindikatoren, die Premium- von Economy-Produkten unterscheiden
Herstellungsprozesse und Qualitätskontrolle
Die Herstellungsprozesse bei der Herstellung von Glasfaserkabel-Patchkabeln bestimmen direkt die langfristige Zuverlässigkeit und Leistungskonsistenz. Präzisions-Anschlussgeräte sorgen für eine konsistente Steckverbindergeometrie, während automatisierte Prüfsysteme kritische Parameter für jede fertige Baugruppe überprüfen.
Premiumhersteller implementieren umfassende Qualitätsmanagementsysteme, die auf ISO 9001-Standards und branchenspezifische Zertifizierungen ausgerichtet sind.
Prüf- und Zertifizierungsstandards
Von Organisationen wie der Telecommunications Industry Association (TIA), der International Electrotechnical Commission (IEC) und Telcordia festgelegte Industriestandards definieren Leistungsanforderungen für Glasfaserkabel-Patchkabel für verschiedene Anwendungen.
Umfassende Testprotokolle überprüfen kritische Parameter wie Einfügedämpfung, Rückflussdämpfung, Ferrulengeometrie und mechanische Haltbarkeit.
Materialien und Konstruktionsqualität
Die bei der Konstruktion von Glasfaserkabel-Patchkabeln verwendeten Materialien wirken sich direkt auf die mechanische Haltbarkeit, die Umweltbeständigkeit und die langfristige Zuverlässigkeit aus. Hochwertige Keramikferrulen bieten im Vergleich zu Polymeralternativen eine überlegene Dimensionsstabilität.
Premium-Glasfaserkabel-Patchkabel verwenden Materialien mit niedrigem-rauchfreiem-Halogen (LSZH) oder Plenum-, die strenge Brandschutznormen erfüllen.
Wichtige Qualitätsunterscheidungsmerkmale
Einfügedämpfungsleistung
Premium-Produkte erreichen durchweg eine Einfügungsdämpfung von weniger als oder gleich 0,3 dB, während Economy-Produkte 0,5 dB oder mehr überschreiten können.
Konsistenz der Rückflussdämpfung
UPC-Anschlüsse halten in allen Produktionseinheiten mindestens 50 dB und APC-Anschlüsse mindestens 60 dB aufrecht.
Ferrulenqualität
Präzisions-Keramikhülsen mit engen Toleranzen bei Außendurchmesser, Konzentrizität und Oberflächenbeschaffenheit.
Kabelstärke-Mitglieder
Hochwertiges Aramidgarn mit ausreichender Zugfestigkeit ohne Faserbeanspruchung.
Jackenmaterialien
UV-beständige, flammhemmende-Materialien, die den Industriespezifikationen für Temperaturbereich und Umweltbeständigkeit entsprechen.
Design der Steckermanschette
Verstärkte Zugentlastungsmanschetten, die eine Beschädigung der Fasern während der Handhabung verhindern und einen ausreichenden Biegeradiusschutz bieten.
FAQ
F: Was ist ein Patchkabel?
A: Ein Patchkabel (oder Patchkabel) ist ein kurzes, flexibles Kabel mit Anschlüssen an beiden Enden, das zum „Patchen“ oder Verbinden von Geräten verwendet wird. Es kann Kupfer (RJ45 für Daten, 3,5 mm für Audio usw.) oder Glasfaser (LC/SC/ST) sein. Patchkabel verwenden in der Regel Litzenleiter (aus Gründen der Flexibilität) und sind für die Verbindung von Geräten -zu-Geräten gedacht – z. B. Schalter ↔ Patchpanel, Wandsteckdose ↔ Laptop.
F: Ist ein Patchkabel dasselbe wie ein Ethernet-Kabel?
A: Nicht ganz. Unter Ethernet-Kabel versteht man Twisted-Pair-Kabel, die für Ethernet-Netzwerke verwendet werden (Cat5e/Cat6/Cat6A/Cat7/8). Ein Patchkabel ist ein kurzes, vorkonfektioniertes Kabel, das zur Verbindung von Geräten verwendet wird. Ein Ethernet-Patchkabel ist also eine Art Patchkabel. Aber nicht alle Patchkabel sind Ethernet-Kabel – es können auch Glasfaser-, Audio- oder andere Signaltypen sein.
F: Wofür wird ein Patchkabel verwendet?
A: Schnelle Verknüpfungen von Geräten-zu-Geräten: Schalter ↔ Patchpanel, Wandsteckdose ↔ PC/AP/Drucker/IP-Kamera, temporäre Messleitungen und Glasfasersprünge zwischen Transceivern und Patchpanels.
F: Wofür werden Patchkabel verwendet?
A: Dieselbe Idee wie Nr. 3 – schnelle, flexible Verbindungen in Racks, Arbeitsbereichen, Laboren und Telekommunikationsräumen (Kupfer oder Glasfaser).
F: Was ist ein Patchkabel-Ethernet?
A: Normalerweise handelt es sich um ein Ethernet-Patchkabel: ein kurzes Cat5e/Cat6/Cat6A-Kabel (usw.) mit RJ45-Steckern an beiden Enden (häufig 0,3–10 m, 28–26 AWG verseilt).
F: Wie erstelle ich ein Patchkabel (allgemein RJ45)?
A: Werkzeuge: verseiltes TP-Kabel, 2× RJ45-Stecker (ausgelegt für verseilte Kabel und Ihre Kategorie), Crimpzange, Abisolierzange, Spülschneider, Tester, optionale Stiefel. Verkabelung: Verwenden Sie T568B an beiden Enden (oder T568A – einfach anpassen). T568B-Reihenfolge (Clip nach unten, links→rechts): 1 W-O, 2 O, 3 W-G, 4 B, 5 W-B, 6 G, 7 W-Br, 8 Br. Schritte: Länge abschneiden → ~25-mm-Mantel abisolieren → minimal aufdrehen und anordnen → Drähte flach abschneiden (~12–13 mm) → vollständig in den Stecker einsetzen, wobei der Mantel unter der Zuglasche liegt → Crimpen → anderes Ende wiederholen (gleiches Schema) → testen.
F: Wie stellt man ein Cat6-Patchkabel her?
A: Wie in Nr. 6, verwenden Sie jedoch ein Cat6--zertifiziertes Litzenkabel und ein Cat6-zertifiziertes RJ45. Halten Sie die Paarverdrillung am Steckereingang, vermeiden Sie Knicke und prüfen Sie die Verkabelung und Leistung.
F: Wie man ein Patchkabel herstellt
A: Befolgen Sie für Ethernet die Anweisungen Nr. 6. Verwenden Sie für andere Typen den Prozess des Steckverbinders (z. B. Löten für einige Audioanschlüsse; werkseitig-polierte Steckverbinder oder vor Ort-Installationssätze für Glasfaser).
F: Wie stellt man ein Cat6-Patchkabel her?
A: Wie Nr. 7. Verwenden Sie an beiden Enden denselben Standard (A-A oder B-B; B-B ist am häufigsten). Crossover-Kabel werden heutzutage nur noch selten benötigt (Auto-MDI/MDI-X ist üblich).
F: Ist ein Patchkabel ein Ethernet-Kabel?
A: Das kann sein – wenn es sich um ein RJ45-Ethernet-Kabel handelt. Es gibt aber auch Patchkabel für Glasfaser, Audio usw
F: Ist Patchkabel dasselbe wie Ethernet?
A: Nein. Patchkabel sind ein Formfaktor/Anwendungsfall; Ethernet ist eine Netzwerktechnologie. Nur „Ethernet-Patchkabel“ macht sie gleich.
